แคลมป์บนหม้อแปลงกระแส

ด้วยคุณภาพและมาตรฐานที่ลูกค้า-ยึดแคลมป์ส่วนประกอบอิเล็กทรอนิกส์และพาสซีฟกับหม้อแปลงกระแสและผลิตภัณฑ์โซลูชัน Fullstar Electronics เป็นผู้นำแคลมป์สำหรับผู้ผลิตและซัพพลายเออร์หม้อแปลงกระแสในประเทศจีน ยินดีต้อนรับสู่แคลมป์อิเล็กทรอนิกส์ขายส่งบนหม้อแปลงกระแสจากโรงงานของเรา

แคลมป์ออนหม้อแปลงกระแสไฟฟ้าหรือที่รู้จักในชื่อ-แกนแยกหรือหม้อแปลงกระแสแบบเปิดได้ เป็นอุปกรณ์ตรวจจับทางไฟฟ้าที่มีความแม่นยำซึ่งออกแบบมาสำหรับการวัดกระแสไฟ AC แบบไม่สัมผัส-โดยไม่จำเป็นต้องถอดวงจร. ข้อได้เปรียบหลักอยู่ที่ความสามารถในการยึดเข้ากับตัวนำได้อย่างรวดเร็ว ทำให้ได้สัญญาณกระแสที่ปลอดภัย มีประสิทธิภาพ และมี{1}}ความแม่นยำสูง มีการใช้กันอย่างแพร่หลายในการตรวจสอบพลังงาน การจัดการพลังงาน ระบบอัตโนมัติทางอุตสาหกรรม และการวัดแสงอัจฉริยะ

โครงสร้างหลักและหลักการทำงาน

ผลิตภัณฑ์นี้ใช้โครงสร้างวงจรแม่เหล็กแบบเปิดได้ประกอบด้วยแกนเหล็กที่มีความแม่นยำสูง-และขดลวดทุติยภูมิ เมื่อตัวนำผ่านขากรรไกรของแคลมป์ กระแสไฟ AC ในตัวนำจะสร้างสนามแม่เหล็กสลับในแกนเหล็ก การพันขดลวดทุติยภูมิจะเหนี่ยวนำกระแสหรือสัญญาณแรงดันไฟฟ้าขนาดเล็กตามสัดส่วนสำหรับ-มิเตอร์ด้านหลังหรือระบบเก็บข้อมูล การออกแบบนี้ช่วยลดการทำงานที่ยุ่งยากของหม้อแปลงแบบดั้งเดิมที่จำเป็นต้องเชื่อมต่อแบบอนุกรมเข้ากับวงจร ซึ่งช่วยปรับปรุงประสิทธิภาพและความปลอดภัยของ-การใช้งานนอกสถานที่ได้อย่างมาก

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

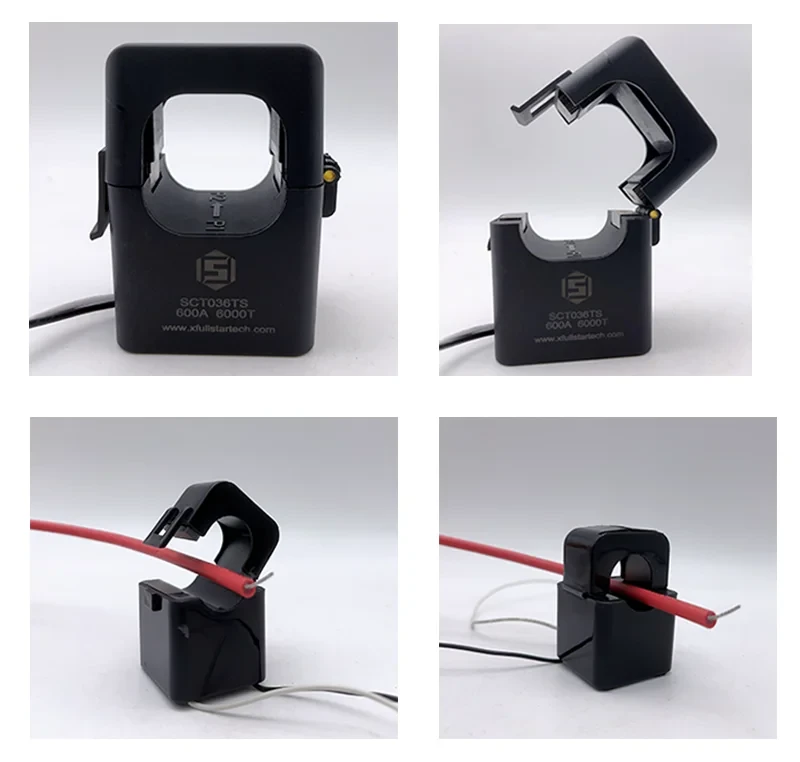

• แยก-การออกแบบหลัก ติดตั้งง่าย: ไม่ต้องตัดวงจรหลัก เพียงหนีบตัวนำเข้ากับกรามเพื่อทำการวัดให้เสร็จสิ้น เหมาะอย่างยิ่งสำหรับการปรับปรุงและการตรวจสอบระบบสายไฟที่มีอยู่

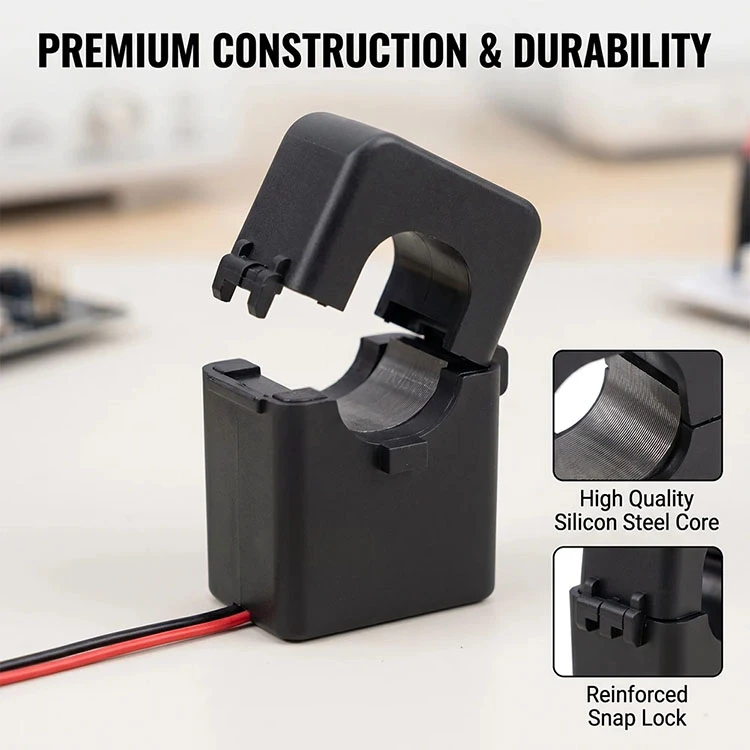

• ความแม่นยำสูงและเป็นเส้นตรง: การใช้แกนเพอร์มัลลอยหรือแผ่นเหล็กซิลิกอนคุณภาพสูง-รวมกับกระบวนการขึ้นลานที่มีความแม่นยำ ช่วยให้มั่นใจได้ถึงเอาต์พุตเชิงเส้นที่ยอดเยี่ยมและข้อผิดพลาดของเฟสต่ำในช่วงการวัดที่กว้าง
• ความสามารถในการป้องกัน-สัญญาณรบกวนที่แข็งแกร่ง: โครงสร้างป้องกัน-ในตัวช่วยลดการรบกวนของสนามแม่เหล็กภายนอกได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความเสถียรในการวัดในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน
• มีหลายข้อมูลจำเพาะให้เลือก: รองรับขนาดรูรับแสงต่างๆ (เช่น φ36มม. φ50มม. ฯลฯ) และอัตราส่วนกระแสไฟฟ้า (เช่น 600A/5A, 1000A/5A เป็นต้น) เพื่อให้ตรงตามเส้นผ่านศูนย์กลางของสายเคเบิลและข้อกำหนดโหลดที่แตกต่างกัน
• ปลอดภัยและเชื่อถือได้: การออกแบบตัวเรือนแบบปิดสนิทพร้อมประสิทธิภาพการเป็นฉนวนที่ดีและระดับการป้องกันทางกล เป็นไปตามมาตรฐานความปลอดภัยสากล เช่น IEC และ CE

สถานการณ์การใช้งานทั่วไป

• กริดอัจฉริยะและระบบการจัดการพลังงาน: ใช้สำหรับการตรวจสอบกระแสแบบเรียลไทม์-ในตู้จ่ายไฟและกล่องมิเตอร์
• การตรวจสอบสภาพอุปกรณ์อุตสาหกรรม: ดำเนินการวิเคราะห์กระแสไฟฟ้าในการทำงานของมอเตอร์ อินเวอร์เตอร์ UPS และอุปกรณ์อื่นๆ
• การตรวจสอบพลังงานอาคาร: เปิดใช้งานการเพิ่มประสิทธิภาพ-การวัดแสงและการประหยัดพลังงาน-ย่อยเมื่อจับคู่กับเครื่องบันทึกข้อมูล
• การวิจัยทางวิทยาศาสตร์และการทดลองการสอน: ทำหน้าที่เป็นเซ็นเซอร์กระแสมาตรฐานในห้องปฏิบัติการสำหรับการจำลองและการทดสอบระบบไฟฟ้า

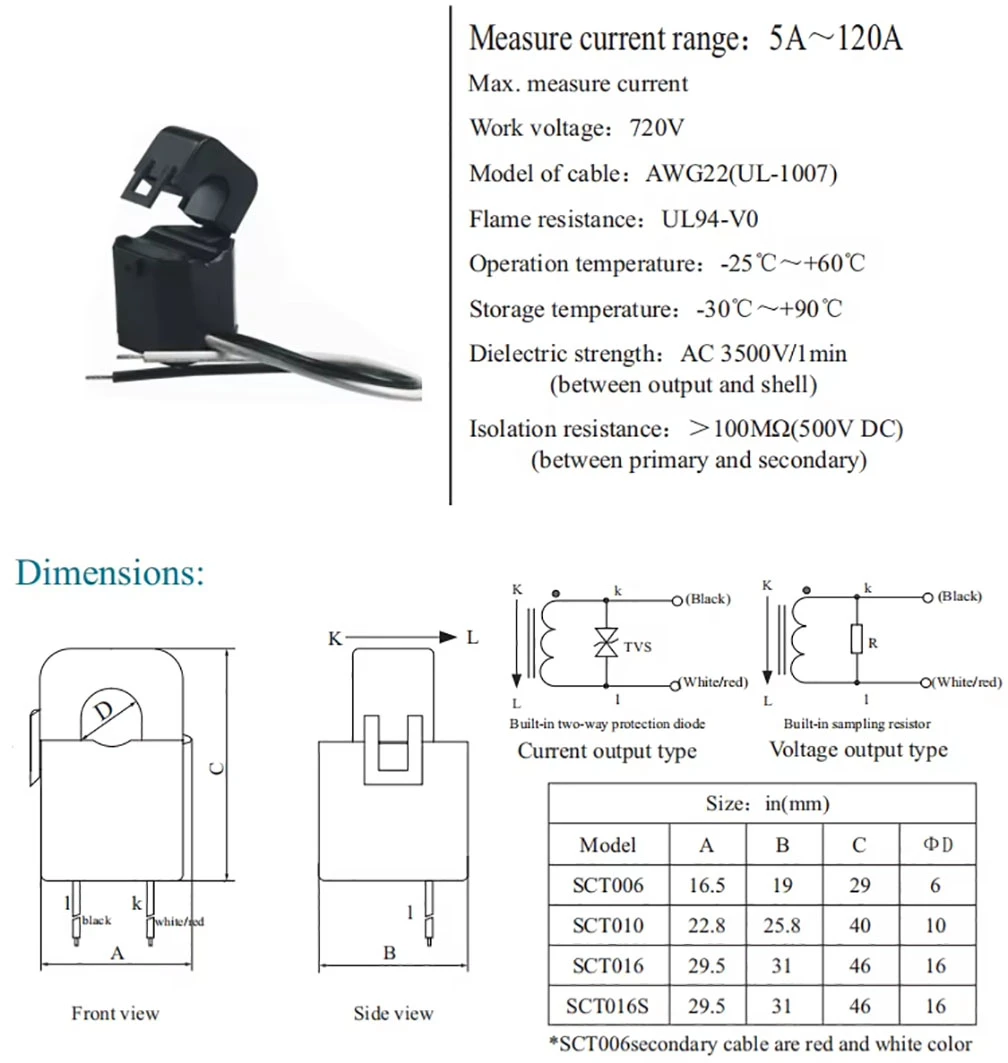

คู่มือการเลือกและการอ้างอิงพารามิเตอร์ทางเทคนิค

เมื่อเลือก Clamp On Current Transformers ขอแนะนำให้เน้นไปที่พารามิเตอร์หลักต่อไปนี้:

• จัดอันดับกระแสหลัก: เลือกช่วงที่เหมาะสมตามกระแสโหลดจริงเพื่อหลีกเลี่ยงการโอเวอร์โหลดหรือการลดความแม่นยำ
• ประเภทเอาต์พุตรอง: เอาต์พุตทั่วไป ได้แก่ 5A, 1A, 333mV และ 4-20mA ซึ่งจำเป็นต้องตรงกับอินเทอร์เฟซอินพุตของอุปกรณ์แบ็คเอนด์
• ระดับความแม่นยำ: โดยทั่วไปจัดเป็นคลาส 0.5 หรือคลาส 1 สำหรับการใช้งานที่มีความแม่นยำสูง- แนะนำให้ใช้คลาส 0.5 หรือสูงกว่า
• ช่วงความถี่การทำงาน: รุ่นมาตรฐานเหมาะสำหรับความถี่กำลัง 50Hz/60Hz โดยบางรุ่นสามารถขยายได้ถึง 400Hz หรือสูงกว่านั้น
• อุณหภูมิและความชื้นโดยรอบ: ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์สามารถปรับให้เข้ากับ-สภาพไซต์งาน เช่น อุณหภูมิสูง ความชื้นสูง หรือการติดตั้งกลางแจ้ง

เหตุใดจึงเลือกแคลมป์ของเรากับหม้อแปลงกระแสไฟฟ้า

ผลิตภัณฑ์ที่เรานำเสนอไม่เพียงตอบสนองความต้องการในการวัดขั้นพื้นฐานเท่านั้น แต่ยังเน้นย้ำอีกด้วยความมั่นคงในระยะยาว- บริการปรับแต่ง และการปฏิบัติตามข้อกำหนดทั่วโลก. ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบอายุและการสอบเทียบอย่างเข้มงวดเพื่อให้มั่นใจถึงความสม่ำเสมอ出厂 (สม่ำเสมอเมื่อออกจากโรงงาน) นอกจากนี้เรายังสนับสนุนการปรับแต่ง OEM/ODM รวมถึงช่องรับแสงพิเศษ สัญญาณเอาท์พุต สีตัวเรือน ฯลฯ ซึ่งช่วยให้ลูกค้าสร้างโซลูชันที่แตกต่าง

ไม่ว่าจะเป็นโครงการใหม่หรือการอัพเกรดระบบแบบเดิม Clamp On Current Transformers เป็นตัวเลือกที่ดีเยี่ยมสำหรับการปรับปรุงประสิทธิภาพการวัดและรับรองความปลอดภัยของระบบ ติดต่อเราตอนนี้เพื่อรับโซลูชันทางเทคนิคสุดพิเศษและการสนับสนุนตัวอย่าง!
