การแนะนำหม้อแปลงไฟฟ้าความถี่สูง

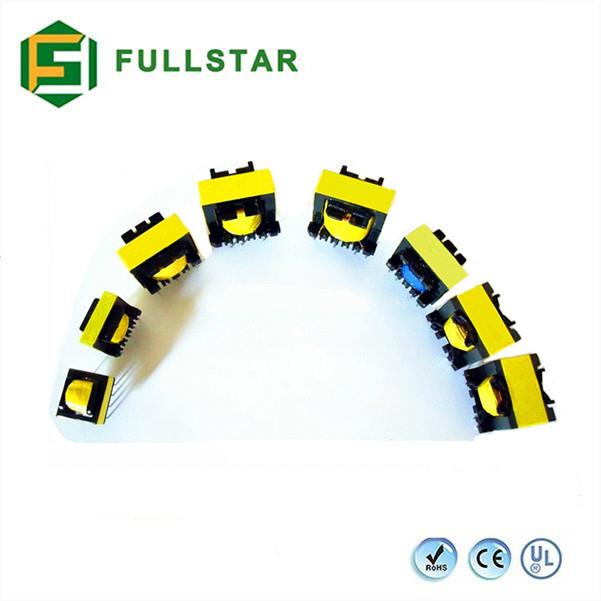

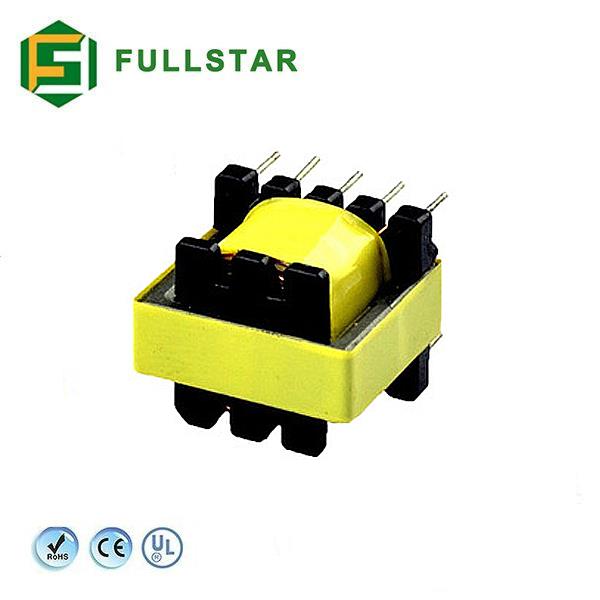

หากคุณต้องการซื้อหม้อแปลงชนิด ee / ef / efd / etd / erl ในประเทศจีนคุณควรทราบผู้ผลิตหม้อแปลงจีนและผู้ส่งออกหม้อแปลงไฟฟ้าชนิดเอเซอร์ มีโรงงานหม้อแปลงความถี่สูงหลายแห่งในประเทศจีน สิ่งที่สำคัญที่สุดคือคุณควรรู้ หม้อแปลงไฟฟ้าความถี่สูง

  บทความนี้จะให้คำแนะนำเบื้องต้นเกี่ยวกับหม้อแปลงความถี่สูง

หม้อแปลงความถี่สูงเป็นส่วนที่สำคัญที่สุดของแหล่งจ่ายไฟสลับ มีส่วนประกอบมากมายในการเปลี่ยนอุปกรณ์จ่ายไฟ ตัวอย่างเช่นวงจรการแปลงพลังงานกึ่งสะพานซึ่งในการเปลี่ยนทรานซิสเตอร์สองตัวจะทำให้เกิดคลื่นพัลส์ความถี่สูง 100 kHz จากนั้นจึงเปลี่ยนเป็นหม้อแปลงความถี่สูงเพื่อส่งกระแสไฟฟ้าสลับและอัตราส่วน การหมุนของแต่ละคดเคี้ยวของหม้อแปลงความถี่สูงกำหนดแรงดันขาออก ตัวแปรที่เด่นที่สุดของวงจรหม้อแปลงกึ่งสะพานทั่วไปคือหม้อแปลงไฟฟ้าความถี่สูงสามเครื่องคือหม้อแปลงหลักหม้อแปลงไฟฟ้าและหม้อแปลงไฟฟ้าสำรองซึ่งแต่ละเครื่องมีตัวชี้วัดของตัวเองในมาตรฐานแห่งชาติ ใช้หม้อแปลงหลักเป็นตัวอย่างตราบเท่าที่มีแหล่งจ่ายไฟตั้งแต่ 200 วัตต์หรือมากกว่าเส้นผ่านศูนย์กลางแกน (ความสูง) ต้องไม่น้อยกว่า 35 มม. หม้อแปลงเสริมเมื่อกำลังไฟไม่เกิน 300 วัตต์เส้นผ่าศูนย์กลางแกนของ 16 มม. ก็เพียงพอแล้ว

พารามิเตอร์ทางเทคนิคหม้อแปลงความถี่สูง:

กำลังไฟ: 1000/10000 (KVA)

ประสิทธิภาพ (η): 97%

อัตราส่วนแรงดันไฟฟ้า: 400/220 (V)

โครงสร้างรูปร่าง: แนวตั้ง

วิธีทำความเย็น: ระบายความร้อนด้วยธรรมชาติ

วิธีความชื้น: เปิด

จำนวนขดลวด: ขดลวดคู่

โครงสร้างหลัก: ประเภทของหัวใจ

รูปแบบการทำความเย็น: แห้ง

รูปร่างหลัก: ชนิด R

จำนวนเฟสไฟฟ้า: เฟสเดียว

ลักษณะความถี่: ความถี่สูง

ช่วงสมัคร: พิเศษ

หลักการทำงานของหม้อแปลงความถี่สูง:

หม้อแปลงไฟฟ้าเป็นอุปกรณ์แปลงแรงดันไฟฟ้ากระแสสลับและกระแสไฟฟ้าสลับ เมื่อมีกระแสสลับไหลผ่านขดลวดหลักจะมีการสร้างฟลักซ์แม่เหล็กแบบสลับที่แกนเหล็ก (core) เพื่อกระตุ้นแรงดัน (หรือกระแส) ในขดลวดทุติยภูมิ

หม้อแปลงประกอบด้วยแกน (หรือแกน) และขดลวด ขดลวดมีขดลวดสองตัวหรือมากกว่า ขดลวดเชื่อมต่อกับแหล่งจ่ายไฟเรียกว่าขดลวดหลักและขดลวดอื่น ๆ เรียกว่าขดลวดทุติยภูมิ

การใช้หม้อแปลงความถี่สูง:

หม้อแปลงไฟฟ้าความถี่สูงเป็นหม้อแปลงกำลังไฟฟ้าที่มีความถี่ในการทำงานเกินความถี่กลาง (10 kHz) ใช้เป็นหลักในการเปลี่ยนหม้อแปลงไฟฟ้าความถี่สูงในอุปกรณ์แปลงไฟความถี่สูงและสำหรับอินเวอร์เตอร์ความถี่สูงในเครื่องแปลงกระแสไฟฟ้าความถี่สูงและเครื่องเชื่อมอินเวอร์เตอร์ความถี่สูง หม้อแปลงไฟฟ้าตัวแปร ตามความถี่ในการทำงานสามารถแบ่งออกเป็นหลายระดับ: 10kHz-50kHz, 50kHz-100kHz, 100kHz ~ 500kHz, 500kHz ~ 1MHz, 1MHz หรือสูงกว่า เมื่อกำลังส่งข้อมูลมีขนาดใหญ่อุปกรณ์ไฟฟ้าโดยทั่วไปจะใช้ IGBT เนื่องจาก IGBT มีปรากฏการณ์ tailing shutdown current tailing ความถี่ในการดำเนินงานค่อนข้างต่ำ กำลังส่งค่อนข้างเล็กและ MOSFET สามารถใช้และความถี่ในการดำเนินงานค่อนข้างสูง
