พลังงานไปข้างหน้าและย้อนกลับคืออะไร? ความแตกต่างระหว่างไปข้างหน้าและการบินกลับคืออะไร? วิธีแยกแยะอย่างรวดเร็ว

ไปข้างหน้าและบินกลับเป็นสองเทคโนโลยีแหล่งจ่ายไฟสลับที่แตกต่างกัน

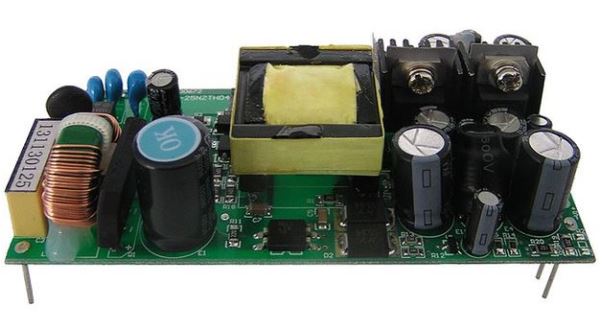

แหล่งจ่ายไฟสลับไปข้างหน้า

01 บทนํา

แหล่งจ่ายไฟสลับไปข้างหน้าหมายถึงแหล่งจ่ายไฟสลับที่ใช้พลังงานการมีเพศสัมพันธ์แยกหม้อแปลงความถี่สูงไปข้างหน้า แหล่งจ่ายไฟสลับไปข้างหน้ามีโครงสร้างที่ซับซ้อนและพลังงานเอาต์พุตสูง เหมาะสําหรับแหล่งจ่ายไฟสลับแรงดันไฟฟ้าต่ําและกระแสสูง (100W-300W) อย่างกว้างขวาง

หม้อแปลงไปข้างหน้ามีฟังก์ชั่นการแปลงแรงดันไฟฟ้าเท่านั้นและทั้งหมดถือได้ว่าเป็นวงจรเจ้าชู้ที่มีหม้อแปลง

หลักการ 02

แหล่งจ่ายไฟสลับไปข้างหน้า: เมื่อเปิดหลอดสวิตช์หม้อแปลงเอาต์พุตจะทําหน้าที่เป็นสื่อกลางในคู่พลังงานสนามแม่เหล็กโดยตรงและพลังงานไฟฟ้าและพลังงานแม่เหล็กจะถูกแปลงเข้าหากันเพื่อให้อินพุตและเอาต์พุตดําเนินการในเวลาเดียวกัน

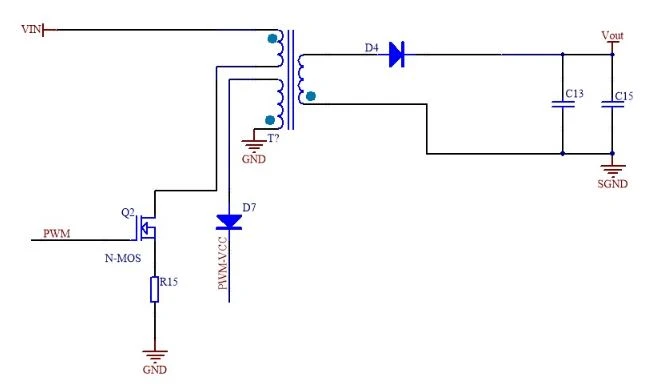

ดังแสดงด้านล่าง

03 ข้อเสีย

เพื่อป้องกันไม่ให้แรงไฟฟ้ากลับที่สร้างขึ้นโดยขดลวดหลักของหม้อแปลงจากการทําลายลงหลอดสวิทช์, มีความจําเป็นต้องเพิ่มแรงไฟฟ้ากลับคดเคี้ยว

เพิ่มตัวเหนี่ยวนําอีกตัวหนึ่งลงในตัวสํารองสําหรับการกรองการจัดเก็บพลังงานซึ่งมีค่าใช้จ่ายสูง

ปริมาตรของหม้อแปลงไฟฟ้าแบบสวิตช์ไปข้างหน้ามีขนาดใหญ่กว่าหม้อแปลงไฟฟ้าแบบสลับแบบย้อนกลับ

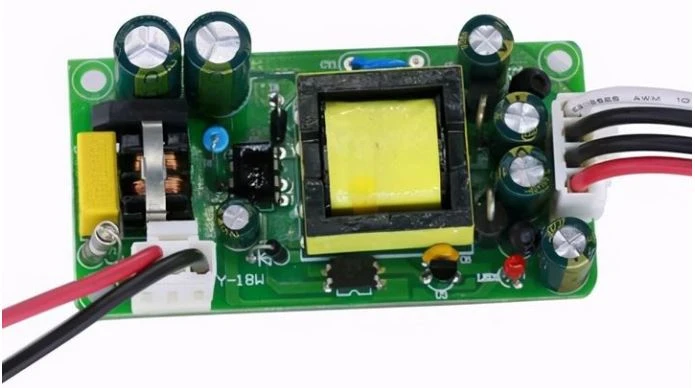

แหล่งจ่ายไฟสลับ flyback

01 บทนํา

แหล่งจ่ายไฟสลับ Flyback หมายถึงการใช้หม้อแปลงความถี่สูงแบบฟลายแบ็คเพื่อแยกวงจรอินพุตและเอาต์พุต หม้อแปลงไฟฟ้าไม่เพียง แต่เปลี่ยนแรงดันไฟฟ้าและถ่ายโอนพลังงาน แต่ยังทําหน้าที่เป็นตัวเหนี่ยวนําการจัดเก็บพลังงาน หม้อแปลงฟลายแบ็คคล้ายกับตัวเหนี่ยวนํา การออกแบบของ

วงจรค่อนข้างง่ายและง่ายต่อการควบคุมและประเภท flyback ใช้กันอย่างแพร่หลายในพลังงานต่ําของ 20-100W

หม้อแปลงฟลายแบ็คถือได้ว่าเป็นตัวเหนี่ยวนําที่มีฟังก์ชั่นการแปลงแรงดันไฟฟ้าซึ่งเป็นวงจรเพิ่มเจ้าชู้

หลักการ 02

เมื่อเปิดหลอดสวิตช์กระแสตัวเหนี่ยวนําหลักของหม้อแปลงจะเพิ่มขึ้น เนื่องจากขดลวดเอาท์พุทของวงจร flyback มีปลายตรงข้ามของชื่อเดียวกันไดโอดเอาต์พุตจะถูกปิดหม้อแปลงจะเก็บพลังงานและโหลดจะจัดโดยตัวเก็บประจุเอาต์พุต

เมื่อปิดหลอดสวิตช์แรงดันไฟฟ้าตัวเหนี่ยวนําที่ด้านหลักของหม้อแปลงจะถูกย้อนกลับ ในเวลานี้ไดโอดเอาต์พุตเปิดอยู่และพลังงานของหม้อแปลงจะจ่ายพลังงานให้กับโหลดผ่านไดโอดและชาร์จตัวเก็บประจุในเวลาเดียวกัน

03 สรุป

หลักการทํางานแตกต่างกัน: การกระตุ้นไปข้างหน้าเป็นการทํางานหลักและการทํางานรองและรองไม่ทํางานมี freewheeling และ freewheeling อุปนัยมักจะอยู่ในโหมด CCM โดยทั่วไปปัจจัยพลังงานจะไม่สูงและอินพุตและเอาต์พุตเป็นสัดส่วนกับรอบหน้าที่ของอัตราส่วนตัวแปร การบินกลับเป็นงานหลักรองไม่ทํางานและทั้งสองฝ่ายแยกออกจากกัน โดยทั่วไปในโหมด DCM การเหนี่ยวนําของหม้อแปลงมีขนาดค่อนข้างเล็กและจําเป็นต้องมีช่องว่างของอากาศดังนั้นจึงเหมาะสําหรับสภาพพลังงานขนาดเล็กและขนาดกลาง

หม้อแปลงไปข้างหน้าเหมาะอย่างยิ่งและไม่เก็บพลังงาน แต่เนื่องจากการเหนี่ยวนําแม่เหล็กมี จํากัด กระแสไฟฟ้าแม่เหล็กทําให้แกนแม่เหล็กมีขนาดใหญ่ เพื่อหลีกเลี่ยงความอิ่มตัวของฟลักซ์แม่เหล็กหม้อแปลงต้องการขดลวดเสริมเพื่อรีเซ็ตฟลักซ์แม่เหล็ก รูปแบบการทํางานของหม้อแปลงฟลายแบ็คถือได้ว่าเป็นตัวเหนี่ยวนําคู่ ตัวเหนี่ยวนําแรกเก็บพลังงานแล้วปล่อยพลังงาน เนื่องจากแรงดันไฟฟ้าอินพุตและเอาต์พุตของหม้อแปลงฟลายแบ็คมีขั้วตรงข้ามเมื่อถอดท่อสวิตช์ออกรองสามารถให้แรงดันไฟฟ้ารีเซ็ตกับแกนแม่เหล็ก ดังนั้นหม้อแปลงฟลายแบ็คไม่จําเป็นต้องเพิ่มขดลวดรีเซ็ตฟลักซ์แม่เหล็กเพิ่มเติม
