อะไรคือหน้าที่ของหม้อแปลงกระแส?

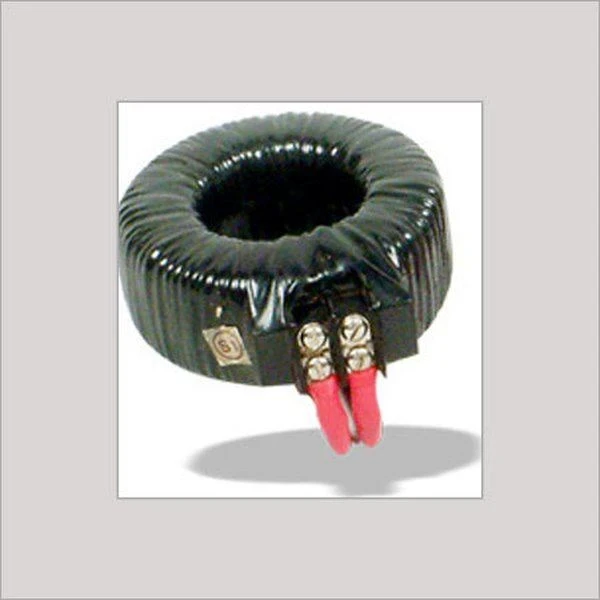

หม้อแปลงกระแส (CT) คือหม้อแปลงที่วัดกระแสของวงจรอื่น มันเชื่อมต่อกับแอมป์มิเตอร์ (A ในแผนภาพ) ในวงจรของตัวเองเพื่อทำการวัดนี้ การวัดกระแสไฟฟ้าแรงสูงโดยตรงจะต้องใส่เครื่องมือวัดเข้าไปในวงจรที่วัดได้ซึ่งเป็นปัญหาที่ไม่จำเป็นซึ่งจะดึงกระแสไฟฟ้าที่ต้องการวัดออกไป นอกจากนี้ความร้อนที่เกิดขึ้นในอุปกรณ์วัดจากกระแสไฟฟ้าสูงอาจให้การอ่านค่าที่ผิดพลาด การวัดกระแสทางอ้อมด้วย CT มีประโยชน์มากกว่า

ความสัมพันธ์ของแรงดันและหม้อแปลงกระแส

ฟังก์ชั่นของหม้อแปลงกระแสไฟฟ้า (CT) สามารถเข้าใจได้ดีขึ้นโดยการเปรียบเทียบกับหม้อแปลงแรงดันไฟฟ้าที่รู้จักกันทั่วไป (VT) จำได้ว่าในหม้อแปลงแรงดันไฟฟ้ากระแสสลับในวงจรหนึ่งจะสร้างสนามแม่เหล็กไฟฟ้าสลับในขดลวดในวงจร ขดลวดถูกพันรอบแกนเหล็กซึ่งจะกระจายสนามแม่เหล็กซึ่งเกือบจะไม่สิ้นสุดไปยังขดลวดอื่นในวงจรอื่นโดยไม่มีแหล่งจ่ายไฟ

ในทางตรงกันข้ามความแตกต่างของ CT&# 39 คือวงจรที่มีกำลังมีหนึ่งลูปอย่างมีประสิทธิภาพ วงจรไฟฟ้าจะผ่านแกนเหล็กเพียงครั้งเดียว ดังนั้น CT จึงเป็นหม้อแปลงแบบ step-up

CT&แอมป์; สูตร VT

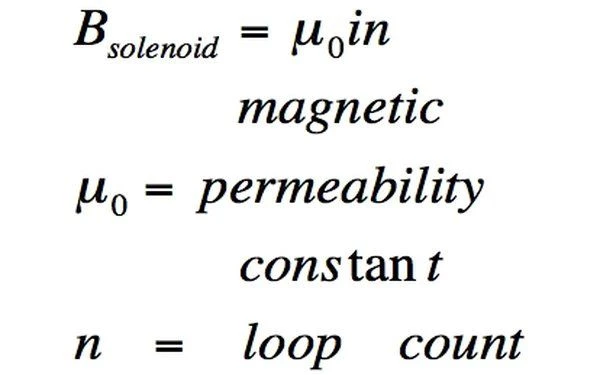

โปรดจำไว้ด้วยว่ากระแสและจำนวนรอบของขดลวดใน VT สามารถสัมพันธ์กันได้ดังนี้ i1 --- N1=i2 --- N2 เนื่องจากสำหรับขดลวด (โซลินอยด์) B=mu --- i --- n โดยที่ mu ในที่นี้หมายถึงค่าคงที่การซึมผ่านของแม่เหล็ก ความเข้มเล็กน้อยของ B จะหายไปจากขดลวดหนึ่งไปยังอีกขดหนึ่งด้วยแกนเหล็กที่ดีดังนั้นสมการ B ของขดลวดทั้งสองจึงมีค่าเท่ากันอย่างมีประสิทธิภาพทำให้เรามี i1 --- N1=i2 --- N2

อย่างไรก็ตาม N1=1 สำหรับหลักในกรณีของหม้อแปลงกระแส สายไฟเส้นเดียวมีประสิทธิภาพเทียบเท่ากับหนึ่งลูปหรือไม่? สมการสุดท้ายลดเป็น i1=i2 --- N2 หรือไม่ ไม่เพราะมันเป็นไปตามสมการโซลินอยด์ สำหรับ N1=1 สูตรต่อไปนี้เหมาะสมกว่า: B=mu --- i / (2πr) โดยที่ r คือระยะห่างของจุดศูนย์กลางของเส้นลวดถึงจุดที่วัดหรือตรวจจับ B (แกนเหล็กใน กรณีหม้อแปลง) ดังนั้น i1 / (2πr)=i2 --- N2.i1 จึงเป็นเพียงสัดส่วนกับค่าที่วัดได้ของแอมป์มิเตอร์ i2 ลดการวัดกระแสลงเป็นการแปลงอย่างง่าย

การใช้หม้อแปลงทั่วไป

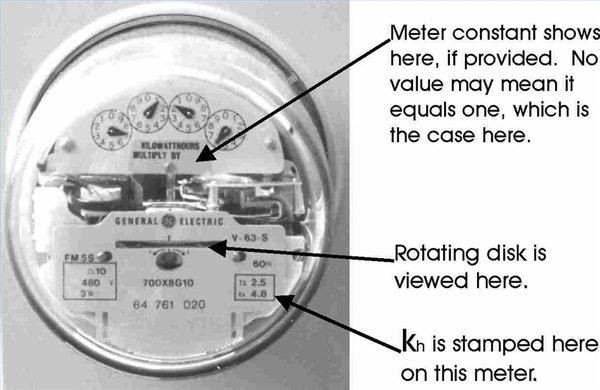

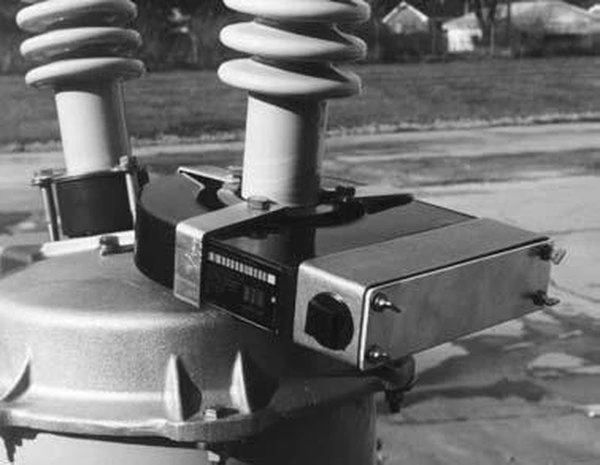

หน้าที่หลักอย่างหนึ่งของ CT คือการกำหนดกระแสในวงจร สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับการตรวจสอบสายไฟฟ้าแรงสูงตลอดสายไฟ การใช้ CT ที่แพร่หลายอีกอย่างหนึ่งคือมิเตอร์ไฟฟ้าในประเทศ CT คู่กับมิเตอร์เพื่อวัดการใช้ไฟฟ้าที่จะเรียกเก็บเงินจากลูกค้า

ความปลอดภัยของเครื่องมือไฟฟ้า

ฟังก์ชั่นอื่นของ CT คือการป้องกันอุปกรณ์ตรวจวัดที่ละเอียดอ่อน ด้วยการเพิ่มจำนวนขดลวด (ทุติยภูมิ) N2 กระแสไฟฟ้าใน CT สามารถทำให้น้อยกว่ากระแสในวงจรหลักที่วัดได้มาก กล่าวอีกนัยหนึ่งเมื่อ N2 ในสูตร i1 / (2πr)=i2 --- N2 ขึ้นไป i2 จะลง

สิ่งนี้มีความเกี่ยวข้องเนื่องจากกระแสไฟฟ้าสูงก่อให้เกิดความร้อนซึ่งสามารถทำลายอุปกรณ์วัดที่มีความละเอียดอ่อนเช่นตัวต้านทานในแอมป์มิเตอร์ การลด i2 ช่วยปกป้องแอมป์มิเตอร์ นอกจากนี้ยังป้องกันความร้อนจากการทิ้งความแม่นยำของการวัด

รีเลย์กำลังป้องกัน
