ตัวเหนี่ยวนำชิปมีกี่ประเภท?

มีสี่ประเภทหลักคือตัวเหนี่ยวนำชิปได้แก่ ตัวเหนี่ยวนำชนิดแผล ชนิดลามิเนต ชนิดถัก และชนิดฟิล์ม

โดยทั่วไปจะใช้การม้วนและการเคลือบสองประเภท อดีตเป็นผลิตภัณฑ์ของการย่อขนาดตัวเหนี่ยวนำที่คดเคี้ยวแบบดั้งเดิม หลังทำจากเทคโนโลยีการพิมพ์หลายชั้นและกระบวนการผลิตแบบเคลือบ และปริมาตรน้อยกว่าตัวเหนี่ยวนำเศษบาดแผล ซึ่งเป็นจุดเน้นของการพัฒนาผลิตภัณฑ์ในด้านตัวเหนี่ยวนำ

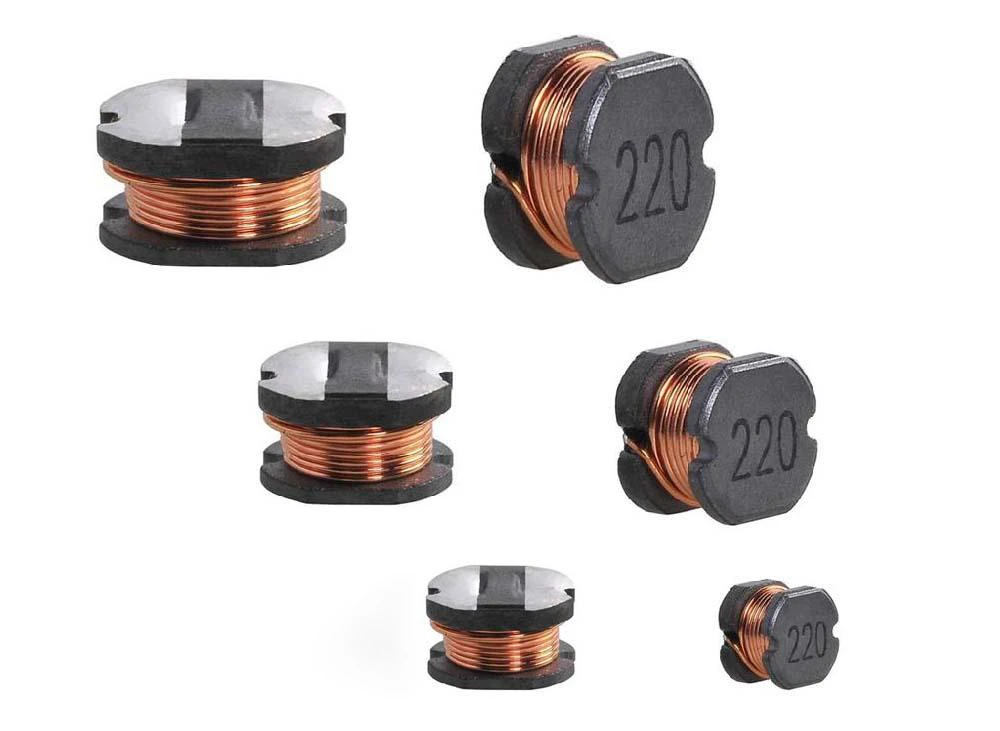

1. ตัวเหนี่ยวนำชิปเชิงเส้นบาดแผล
โดดเด่นด้วยช่วงกว้างของตัวเหนี่ยวนำ (mH ~ H), ความแม่นยำในการเหนี่ยวนำสูง, การสูญเสียต่ำ (นั่นคือ Q ขนาดใหญ่), กระแสไฟฟ้าที่อนุญาตขนาดใหญ่, การสืบทอดที่แข็งแกร่งของกระบวนการผลิต, เรียบง่าย, ต้นทุนต่ำ แต่ข้อเสียคือ มันถูกจำกัดในการย่อขนาดเพิ่มเติม ตัวเหนี่ยวนำแผลที่แกนเซรามิกสามารถรักษาค่าความเหนี่ยวนำที่เสถียรและค่า Q ที่ค่อนข้างสูงที่ความถี่สูงเช่นนี้ได้ ดังนั้นพวกมันจึงอยู่ในวงจรความถี่สูง

ตัวเหนี่ยวนำซีรีส์ NL ของ TDK นั้นคดเคี้ยว 0.01~100uH ความแม่นยำ 5 เปอร์เซ็นต์ ค่า Q สูง สามารถตอบสนองความต้องการทั่วไปได้

ประเภท NLC เหมาะสำหรับวงจรจ่ายไฟ, พิกัดกระแสสูงสุด 300mA; ประเภท NLV มีค่า Q สูง การปกป้องสิ่งแวดล้อม (พลาสติกรีไซเคิล) สามารถใช้แทนกันได้กับ NL NLFC มีหน้าจอแม่เหล็กและเหมาะสำหรับสายไฟ

2. ตัวเหนี่ยวนำชิปลามิเนต
มีคุณสมบัติป้องกันแม่เหล็กที่ดี ความหนาแน่นของการเผาสูง และความแข็งแรงเชิงกลที่ดี ข้อเสียคืออัตราการผ่านต่ำ ต้นทุนสูง ความเหนี่ยวนำน้อย และค่า Q ต่ำ

เมื่อเทียบกับตัวเหนี่ยวนำขดลวด มันมีข้อดีหลายประการ: ขนาดเล็ก, เอื้อต่อการย่อขนาดวงจร, วงจรแม่เหล็กปิด, จะไม่รบกวนส่วนประกอบโดยรอบ, จะไม่ถูกรบกวนโดยส่วนประกอบที่อยู่ติดกัน, เอื้อต่อการติดตั้งส่วนประกอบที่มีความหนาแน่นสูง; โครงสร้างแบบบูรณาการ, ความน่าเชื่อถือสูง; ทนความร้อนและเชื่อมได้ดี รูปร่างเป็นปกติเหมาะสำหรับการผลิตแบบติดตั้งบนพื้นผิวอัตโนมัติ

ตัวเหนี่ยวนำ TDK MLK, ขนาดเล็ก, ความสามารถในการเชื่อมที่ดี, หน้าจอแม่เหล็ก, การออกแบบที่มีความหนาแน่นสูง, โครงสร้างเสาหิน, ความน่าเชื่อถือสูง ประเภท MLG มีค่าการตรวจจับขนาดเล็กและใช้เซรามิกความถี่สูง ซึ่งเหมาะสำหรับวงจรความถี่สูง ความถี่ในการทำงานประเภท MLK 12GHz, Q สูง, ค่าการตรวจจับต่ำ (1n~22nH)

3. ตัวเหนี่ยวนำชิปฟิล์ม
มีลักษณะการรักษา Q สูง ความแม่นยำสูง ความเสถียรสูง และขนาดที่เล็กในย่านความถี่ไมโครเวฟ อิเล็กโทรดภายในมีความเข้มข้นในชั้นเดียวกัน และการกระจายสนามแม่เหล็กมีความเข้มข้น ซึ่งทำให้มั่นใจได้ว่าพารามิเตอร์ของอุปกรณ์จะไม่เปลี่ยนแปลงมากนักหลังการติดตั้ง และแสดงลักษณะความถี่ที่ดีเหนือ 100MHz

4. ตัวเหนี่ยวนำชิปถัก
โดดเด่นด้วยการเหนี่ยวนำต่อหน่วยปริมาตรที่ใหญ่กว่าตัวเหนี่ยวนำชิปอื่นๆ ที่ 1MHz ปริมาตรที่น้อยกว่า และง่ายต่อการติดตั้งบนวัสดุพิมพ์ ส่วนประกอบแม่เหล็กขนาดเล็กสำหรับการประมวลผลพลังงาน

ในการใช้งานจริง ควรเลือกใช้งานตามสถานการณ์ และควรพิจารณาผลกระทบของการใช้งานเช่นเดียวกับต้นทุนวัสดุ สำหรับข้อมูลเพิ่มเติม โปรดติดต่อเราที่ sales@xfullstar.com
