หม้อแปลงระนาบคืออะไร?

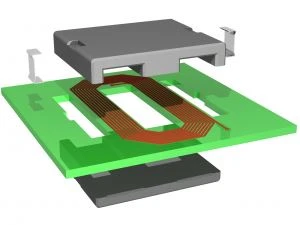

หม้อแปลงระนาบเป็นหลักหม้อแปลงที่ใช้ขดลวดแบนมักจะอยู่บนแผงวงจรพิมพ์แทนลวดทองแดงในรูปแบบขดลวด  การก่อสร้าง PCB สร้างปัจจัยรูปแบบที่แตกต่างกันที่มีข้อดีที่ไม่ซ้ํากันบางอย่างและไม่กี่

อะไรคือข้อดีของหม้อแปลงระนาบ?

ปัจจัยรูปแบบของหม้อแปลงระนาบมีข้อดีหลายประการได้แก่:

1. รายละเอียดต่ํา - ขดลวดแบนช่วยให้หน้าต่างคดเคี้ยวสั้น นอกจากนี้ยังสามารถหมายถึงแกนสามารถออกแบบสําหรับพื้นที่ขนาดใหญ่ตัดขวางและพื้นที่ผิวมากขึ้นบนและด้านล่างเพื่ออํานวยความสะดวกในการกําจัดความร้อนจากหม้อแปลง

2. การทําซ้ําที่ดีเยี่ยมของการก่อสร้าง - ขดลวด PCB เป็น repeatables มากซึ่งทําให้ผลกาฝากเช่นการเหนี่ยวนําการรั่วไหลและ interwinding ความจุคาดการณ์มากขึ้นและทําซ้ําได้

3. การแยกสูง – โครงสร้าง PCB ช่วยให้ฉนวนกันความร้อนเพิ่มขึ้นระหว่างชั้นคดเคี้ยว

4. ประสิทธิภาพสูง (พิมพ์ 99%) ในรูปแบบที่กะทัดรัดน้ําหนักเบา

อะไรคือบางส่วนของการค้าปิดของหม้อแปลงระนาบ?

หม้อแปลงระนาบมีประโยชน์หลายหม้อแปลงรูปแบบดั้งเดิม แต่มีไม่กี่ค้า offs:

1 PCB จะขึ้นของหน้าต่างที่คดเคี้ยว, จํากัดจํานวนรวมของการหมุนที่สามารถพอดีกับแพคเกจโดยเฉพาะอย่างยิ่งของ ด้วยเหตุนี้หม้อแปลงระนาบมักจะถูกเลือกสําหรับการใช้งานหม้อแปลงความถี่สูง (100kHz) เนื่องจากเป็นการเพิ่มขึ้นของความถี่จํานวนการเปิดแต่ละขดลวดจะลดลงโดยทั่วไป

2.สูงระหว่าง- คดเคี้ยวความจุ: เพราะขดลวดเป็นแบนร่องรอยpcb, ความจุจากชั้นหนึ่งไปอีกสามารถสูงกว่าแบบดั้งเดิมหม้อแปลงของ

3. การลงทุนเครื่องมือเริ่มต้นมากขึ้นจะต้องวางขดลวดทั้งหมดบนชั้น PCB หลายชั้น วัสดุแพคเกจหม้อแปลงมาตรฐานมีพร้อมและรุ่นที่กําหนดเองสามารถแผลได้อย่างง่ายดาย หม้อแปลงระนาบมักจะต้องเสียค่าใช้จ่ายการติดตั้ง PCB, และเพื่อให้หม้อแปลงระนาบที่กําหนดเองจะพบน้อย.

อะไรคือบางส่วนของการประยุกต์ใช้ของหม้อแปลงพลานาร์?

ในไฟฟ้าอิเล็กทรอนิกส์มีความต้องการที่เพิ่มขึ้นเรื่อย ๆ สําหรับประสิทธิภาพที่สูงขึ้นและความหนาแน่นของพลังงาน  นอกจากนี้, มันเป็นที่พึงปรารถนาสําหรับแม่เหล็กความถี่สูงที่จะมีขนาดเล็กที่สุดเท่าที่เป็นไปได้และบูรณาการกับวงจรอิเล็กทรอนิกส์และอุปกรณ์.  ดังนั้นหม้อแปลงระนาบถูกนํามาใช้ในจํานวนที่เพิ่มขึ้นของอุตสาหกรรมที่ใช้หม้อแปลงแผลลวดแบบดั้งเดิม:

· แหล่งจ่ายไฟโหมดสวิตช์ (SMPS) ทั้ง AC / DC และ DC / DC

· การบินและอวกาศ, การบิน

· เครื่องใช้ไฟฟ้า

· ยานพาหนะไฟฟ้า

· ระบบไฟฟ้าอุตสาหกรรม

· อินเวอร์เตอร์พลังงานแสงอาทิตย์, เครื่องกําเนิดไฟฟ้าพลังงานลม

· ระบบไฟฟ้ากระจายโทรคมนาคม

· เครื่องชาร์จแบตเตอรี่

· ไฟ LED

· อุปกรณ์ทางการแพทย์

· เครื่องใช้ไฟฟ้า

· อินเวอร์เตอร์เชื่อม

สําหรับข้อมูลเพิ่มเติม, โปรดติดต่อเราที่sales@xfullstar.com
